定規を手に持ち、白い紙の前で固まってしまう。等角図の練習問題に取り組もうとした瞬間、多くの生徒がそんな経験をする。「どこから線を引けばいいのか」「なぜ30度なのか」——疑問が積み重なって、手が止まる。この記事では、そんな状態を根本から解消するために、等角図の仕組みと練習問題の解き方を順を追って説明する。

等角図とは何か——そもそもの定義から確認する

等角図（とうかくず）とは、立体物を平面上に描くための投影法のひとつだ。英語では「isometric drawing」と呼ばれ、三つの軸が互いに120度の角度で交わるように描かれる。水平線に対して左右の軸はそれぞれ30度の傾きを持ち、垂直軸はまっすぐ上に伸びる。この三軸の組み合わせによって、正面・側面・上面の三方向を同時に表現できる。

正投影図（第三角法など）と比べたとき、等角図の最大の特徴は「見た目のわかりやすさ」にある。縦・横・奥行きの比率が1対1対1で保たれるため、実際の寸法を直接読み取りやすい。製品の組み立て説明書や建築のプレゼン資料でよく使われるのも、そのためだ。

等角図が使われる場面——学校の授業だけじゃない

中学校の技術・家庭科の授業で初めて等角図に触れる生徒が多いが、実はその応用範囲はかなり広い。工業高校や工科系大学では「機械製図」の基礎として必修に近い扱いを受ける。また、インテリアデザイン、ゲームの背景制作、電子機器の取扱説明書の挿絵など、現実の職場でも日常的に使われている。

近年ではCADソフトやゲームエンジンの普及で、手書きの等角図を描く機会は減ったように見える。しかし空間認識能力の育成という観点では、紙と鉛筆で等角図を練習することの意義は今も変わっていない。手を動かして立体を描く行為そのものが、三次元的な思考力を鍛える。

等角図の基本ルール——練習問題に入る前に押さえておくべきこと

練習問題に取り組む前に、最低限これだけは覚えておきたいルールがある。まず「等角軸」の設定だ。紙の中央付近に一点を取り、そこから垂直に一本、左に30度・右に30度の方向にそれぞれ一本、計三本の軸線を引く。この三軸が等角図の骨格になる。

次に「実長をそのまま使う」という原則。等角図では、三軸方向の長さは実際の寸法を縮尺なしで（または決められた縮尺で一律に）使う。これが斜投影図（キャビネット図など）と異なる点で、奥行き方向を半分にする必要がない。だから計算がシンプルになる。

そして「曲線は楕円で表す」こと。円柱や穴など、円形の要素が含まれる場合、等角図上では正円ではなく楕円として描く。この楕円の描き方が、練習問題でつまずく原因の上位に来ることが多い。後ほど詳しく触れる。

等角図練習問題の種類と難易度

学校や参考書で出題される等角図の練習問題は、大きく三つのレベルに分けられる。

レベル1：正投影図から等角図を描く問題。正面図・平面図・側面図の三面図が与えられ、それをもとに等角図を完成させる。最もオーソドックスな出題形式で、直方体・L字型・階段形などの基本的な形状が対象になる。

レベル2：等角図から寸法を読み取る問題。完成した等角図が与えられ、特定の辺の長さや面積を答える。空間把握力と読図力が同時に問われる。

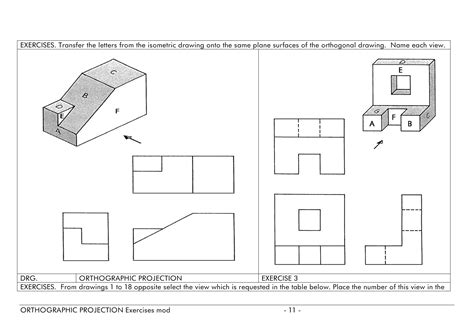

レベル3：等角図から正投影図に変換する問題。逆方向の変換で、立体を三面図に分解する能力が必要になる。難易度が高く、大学入試や資格試験でも出題される。

レベル1の練習問題：直方体を描いてみる

まず縦4cm・横6cm・高さ3cmの直方体を等角図で描く手順を追ってみよう。

ステップ1：等角軸を設定する。紙の下部中央に基点Oを置き、垂直方向・左30度・右30度の三軸を引く。

ステップ2：右軸に沿って6cm（横幅）を取り、点Aを定める。左軸に沿って4cm（奥行き）を取り、点Bを定める。

ステップ3：AとBそれぞれから垂直方向に3cm（高さ）を取り、上面の頂点を求める。残りの辺を各軸に平行に引けば直方体の完成だ。

この手順の中で最も多いミスは「軸に平行でない線を引いてしまう」こと。等角図では、すべての直線が必ず三軸のいずれかに平行でなければならない。斜めに走る面があったとしても、その面を構成する各辺は必ずいずれかの軸に沿っている。これを忘れると、形が崩れてどこかに歪みが生じる。

L字型・階段型の形状——少し複雑な練習問題へ

直方体が描けたら、次はL字型の立体に挑戦しよう。L字型は「大きな直方体から小さな直方体を切り取った形」と考えると描きやすい。

具体的には、まず全体を包む最大の直方体を等角図で描く。その後、切り取られる部分の補助線を引き、不要な線を消す。この「引き算の発想」が等角図の練習問題では頻繁に使われる。L字型以外にも、T字型・U字型・十字型など、複合形状はすべてこの考え方で対処できる。

階段形（ステップ形）も同様だ。一段ずつ直方体を積み重ねると考えれば、難しくない。ただし各段の奥行きと高さが一致しているか、描きながら常にチェックする習慣をつけたい。等角図は「ズレ」が視覚的に目立ちやすいから、自己採点にも使いやすい。

円と楕円の描き方——最大の難関を攻略する

等角図で円を描くとき、正円のまま使うのは間違いだ。等角図の平面上では、円は必ず楕円として表現される。この楕円は「等角楕円」と呼ばれ、長軸と短軸の比がおよそ1対0.577（1対1/√3）になる。

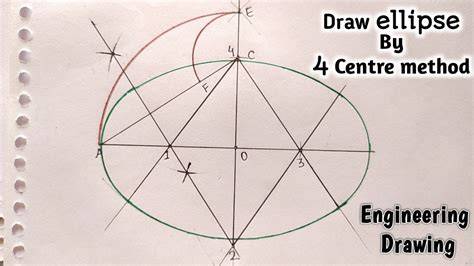

手書きで楕円を正確に描くのは難しい。そのため試験や授業ではいくつかの近似法が用いられる。代表的なのが「四中心法（菱形法）」だ。まず等角図の面上に菱形（ひし形）を描く。その菱形の四辺の中点を結んだ線と、菱形の鋭角の頂点から引いた線が交わる四点を中心として、四つの円弧を繋ぎ合わせると楕円に近い形が得られる。

この方法は厳密には楕円ではなく近似曲線だが、中学・高校レベルの練習問題では十分通用する。工業高校の技術検定などでも広く使われている手法だ。定規と円のテンプレート（楕円ガイド）があれば、さらに精度が上がる。

よくあるミスとその対策——練習問題で点を落とさないために

等角図の練習問題でよく見られるミスを整理しておく。まず「隠れ線の扱い」だ。等角図では通常、見えない辺（隠線）は破線で描く。この破線を省略したり、逆に実線で描いてしまうケースが多い。採点では明確に区別されるので、丁寧に対応したい。

次に「軸方向以外の線を描いてしまう」ミス。特に斜めの切り込みや傾斜面がある形状で起きやすい。傾斜面の稜線は、軸方向に測った端点同士を結ぶことで描く。傾斜そのものを直接軸に対して斜めに引こうとすると、寸法が狂う。

「縮尺の混乱」も見落とされがちなポイントだ。等角図の問題では縮尺が指定されていることがある。1:1（実寸）と1:2（半寸）では描く長さが変わるため、問題文の指示を最初に確認する習慣が大切だ。

練習問題を解く際のおすすめの道具と環境

等角図を手で描く場合、三角定規（30°60°90°のもの）は必須だ。30度の角度を出すのにドラフター（製図機）があれば理想的だが、学生には三角定規の組み合わせで十分対応できる。シャープペンシルは0.5mmか0.3mmが使いやすく、補助線と仕上げ線を濃さで区別するために使い分けると見やすい図が描ける。

デジタルで練習したい場合は、無料のCADソフト「FreeCAD」や「LibreCAD」を使う方法もある。等角投影モードが備わっているソフトもあり、手描きとは違う角度から立体の理解を深められる。ただし試験対策を目的とするなら、やはり手で描く練習を欠かすべきではない。

練習問題の数をこなすための効果的な学習法

等角図は「知識」より「技能」に近い。読んで理解した気になっても、手を動かさないと本番では描けない。週に最低でも5〜10題の練習問題をこなすことが、定着への近道だ。

最初は簡単な直方体だけで十分。同じ形を何度も描いて、軸の方向と線の引き方を体に覚えさせる。その後、少しずつ複雑な形状に移行する。いきなり難しい問題に挑んで挫折するより、易しい問題を完璧に仕上げる方が長期的な力になる。

自分で描いた等角図と正解を見比べるとき、「どの線がずれているか」を具体的に言葉で説明できるようにする。「なんか変」で終わらせず「右軸に平行であるべき辺が2度ほど上方に傾いている」と特定できれば、次の練習で同じミスを繰り返しにくくなる。

入試・検定での等角図問題への対応

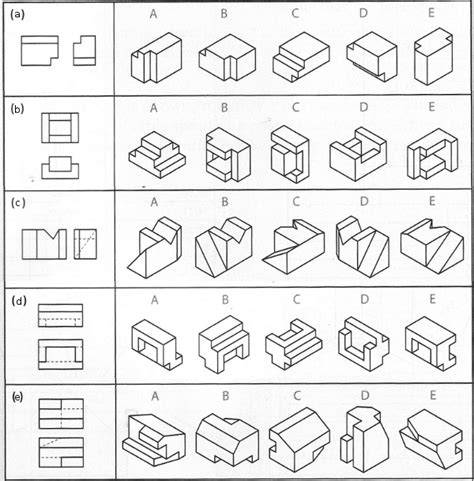

工業高校の技術検定（機械系）や大学の工学部入試、CAD利用技術者試験などでは、等角図に関する問題が定期的に出題される。これらの試験では制限時間内に正確な図を仕上げる速度も評価対象になるため、単に描けるだけでは足りない。

試験対策として有効なのは「時間を計った模擬演習」だ。普段の練習ではゆっくり丁寧に描くことを優先し、試験1ヶ月前ごろから時間制限を設けた練習を加える。10分で標準的な等角図を描き上げる練習を繰り返すと、スピードと正確さが同時に鍛えられる。

等角図の練習問題で力がつくと、何が変わるか

等角図をスムーズに描けるようになると、空間認識力が格段に上がる。「この正面図と側面図を合わせるとどんな立体になるか」が頭の中でイメージできるようになる。これは製図だけでなく、数学の立体図形の問題、物理の力学的なイメージ、プログラミングの三次元座標の理解にも波及する。

実際、製図の授業で等角図を真剣に練習した生徒が、後の数学や物理で「図を描いて考える」習慣を身につけているケースは珍しくない。紙の上に立体を描く行為は、思考を視覚化する訓練そのものだ。

まとめ——等角図の練習問題は積み重ねが全て

等角図の練習問題は、最初こそ取っつきにくい。30度の軸、楕円の描き方、隠れ線の処理——覚えることが多く感じられる。しかし基本ルールを正確に理解し、毎日少しずつ手を動かせば、驚くほど短期間で力がつく分野でもある。

大切なのは「完璧な一枚」を目指すより「毎日一題」を続けること。描くたびに何かが見えてくる。軸の方向が自然に手に馴染み、立体が頭の中でくるくると回り始める感覚が来たとき、等角図は苦手科目ではなく、得意な表現手段に変わっている。
