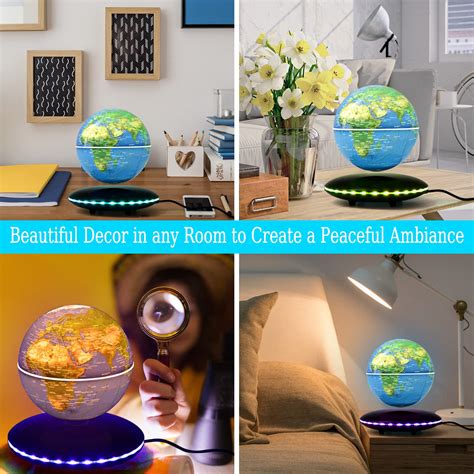

テーブルの上に置いた小さな地球儀が、何にも触れずにゆっくりと回転し続ける。そんな光景を見て「いったいどうなっているんだ」と思ったことがある人は少なくないはずだ。あれは「磁気浮上（磁石 浮く）」という技術を使ったディスプレイ製品であり、実は自作することも不可能ではない。電子工作の経験があれば、市販品と同じ原理のシステムを自分で組み上げられる。本記事ではその仕組みから部品選定、回路設計、注意点まで、具体的かつ実践的に解説する。

磁気浮上の基本原理：なぜ磁石で物が浮くのか

まず前提として、磁石同士には「同極は反発し、異極は引き合う」という性質がある。この反発力を利用すれば、理論上は物体を空中に浮かせられる。しかし現実はそう単純ではない。静的な磁石配置だけでは安定した浮上を維持できないのだ。

これを証明したのが「アーンショウの定理」だ。1842年にサミュエル・アーンショウが示したこの定理は、静的な電磁場や重力場だけでは、荷電粒子や磁性体を三次元空間で安定させることは不可能と述べている。つまり、磁石を単に並べるだけでは物体は必ずどちらかに飛んでいってしまう。

では市販の磁気浮上ディスプレイはなぜ安定しているのか。答えは「フィードバック制御」にある。電磁石に流れる電流をセンサーでリアルタイムに調整し、浮上体の位置を常に補正し続けることで、見かけ上の安定浮上を実現している。このシステムを自作で再現するのが、今回の核心だ。

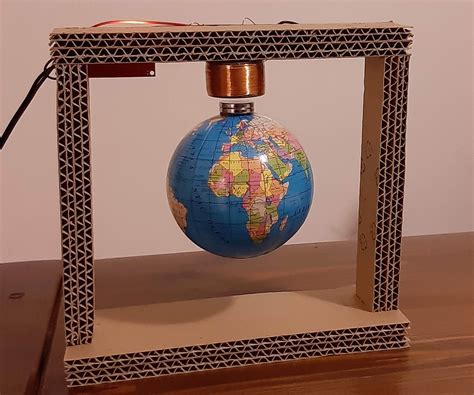

自作磁気浮上ディスプレイの構成要素

自作システムは大きく「電磁石ユニット」「位置センサー」「制御回路」「電源」の4つで構成される。それぞれの役割と選定ポイントを整理しておこう。

電磁石ユニット

電磁石はシステムの心臓部だ。鉄芯（コア）にエナメル線を巻いて作るか、市販のソレノイドコイルを流用するかのどちらかになる。自作コイルの場合、線径0.3〜0.5mm程度のエナメル線を使い、フェライトや積層ケイ素鋼板のコアに200〜400ターン程度巻くのが一般的な出発点だ。巻き数が増えると磁力は強くなるが、コイル抵抗も増加し、電流を流したときの発熱が問題になる。

浮上させる物体（浮上体）側には永久磁石を取り付ける。ネオジム磁石（NdFeB）が最も強力で、小型・軽量化に向いている。浮上体の総重量は、最初の自作では20〜50g程度に抑えると制御しやすい。

位置センサー

センサーは制御の精度を左右する最重要部品といっても過言ではない。最も手軽なのはホール効果センサー（ホールICセンサー）だ。磁束密度の変化を電圧の変化として出力するため、浮上体の上下位置を連続的に検出できる。

入手しやすいものでは「A1302」や「SS49E」などのリニア型ホールセンサーが使われることが多い。アナログ出力なので、マイコンのADC（アナログデジタル変換）ピンに直接接続できる点も扱いやすい理由だ。センサーは電磁石の中心軸上に配置し、浮上体との距離変化が最も敏感に検出できる位置を実験的に探る必要がある。

制御回路とマイコン

センサーからの信号を読み取り、電磁石への電流を調整する「頭脳」の部分だ。Arduino（AVRマイコン）やSTM32などのマイコンボードが広く使われている。PID制御アルゴリズムを実装し、目標位置からのズレに応じて電流量を増減させる仕組みを作る。

PID制御とは比例（P）・積分（I）・微分（D）の3つの制御動作を組み合わせたものだ。ゲイン値のチューニングがこのプロジェクト最大の難関で、値が少しでもズレると浮上体は振動したり落下したりする。試行錯誤の繰り返しが必要な工程だ。

電磁石の駆動にはMOSFETを使ったHブリッジ回路か、シンプルなNチャンネルMOSFETによるローサイドスイッチング回路が使われる。IRF540NやIPP80P03P4などのパワーMOSFETが定番だ。マイコンのPWM出力でMOSFETのゲートを駆動し、電磁石の実効電流を制御する。

電源

電磁石は消費電流が大きいため、電源の選定は軽視できない。12〜24Vの安定化直流電源が基本で、定格電流は少なくとも2〜3A以上を確保したい。ACアダプターを流用する場合は、電流容量と出力安定性を必ず確認すること。電流が不足すると、浮上位置が安定しない原因になる。

設計と組み立ての手順

部品がそろったら、まず回路図を描いてから作業に入ることを強く勧める。後から「配線ミスで部品が焼けた」という事態を防ぐためだ。

ステップ1：電磁石の特性を測定する

組み上げたコイルに所定の電流を流し、テスラメーターや別のホールセンサーを使って磁束密度の分布を計測する。コアからの距離と磁束密度の関係を把握しておくと、後のセンサー配置とPIDゲイン設定が格段に楽になる。

ステップ2：センサーのキャリブレーション

ホールセンサーの出力電圧と浮上体の実際の位置（距離）の対応関係をマッピングする。浮上体を手で数ミリずつ動かしながら出力電圧を記録し、近似曲線を求めると精度の高い制御が実現できる。

ステップ3：PIDゲインのチューニング

最初はI（積分）とD（微分）をゼロにし、Pゲインだけで制御を試みる。浮上体が振動しながらも一定範囲内に留まるようになったら少しずつDゲインを加え、振動を抑える。最後にIゲインで定常偏差を修正する。この順番を守ることがスムーズなチューニングの近道だ。

ステップ4：筐体の設計と仕上げ

電磁石と制御基板を収める筐体（ハウジング）には、磁力の影響を受けない非磁性材料を使う。アクリル板、木材、3Dプリントした樹脂部品などが適している。鉄製のフレームや金属ネジは磁場を歪める可能性があるため、できれば避けるか、電磁石から十分に離すべきだ。

浮上体のデザインも自作ならではの楽しみだ。ミニチュアの地球儀、小型のロゴプレート、植物の種入りカプセルなど、何を浮かせるかによって全体のコンセプトが変わってくる。浮上体の形状と重心の位置は安定性に直結するので、できる限り重心を低く、かつ磁石をネオジムで最小化することを意識したい。

よくある失敗とその対処法

自作で最も多いトラブルが「浮上体がすぐに落ちる」あるいは「逆に電磁石に吸い付いてしまう」というものだ。前者はPゲインが低すぎる、または電源電流が不足しているケースが多い。後者はセンサーの極性が逆になっているか、フィードバックが正帰還になっているサインだ。センサーの向きと制御ロジックをもう一度見直すと大抵解決する。

コイルの過熱も深刻なトラブルになり得る。連続通電での発熱を軽視すると絶縁被覆が溶け、最悪の場合ショートする。制御ループが適切に機能していれば電流は最小限に抑えられるはずだが、起動時や調整中は電流計で常に監視することを習慣づけたい。サーマルシャットダウン機能を制御回路に組み込むことも検討する価値がある。

センサーへの電磁ノイズの混入も無視できない。電磁石の近くにセンサーを置く構造上、誘導ノイズがAD変換を乱すことがある。センサー配線をシールド処理したり、マイコン側でローパスフィルタを実装したりすることで対策できる。

応用と発展：磁気浮上ディスプレイをもっと面白くする

基本的な浮上が安定したら、そこからの発展が本当に楽しい部分だ。浮上体にLEDを内蔵してワイヤレス給電するシステムを加えると、暗闇の中で光るオブジェが完成する。ワイヤレス給電にはQi規格の送受信コイルを転用するか、簡易的な共鳴型給電回路を自作する方法がある。

さらに上を目指すなら、浮上体を水平方向にも制御して2軸または3軸の位置制御に挑戦するのも面白い。この場合は複数の電磁石を平面配置し、それぞれ独立した制御ループを走らせる必要がある。制御の複雑度は一気に上がるが、その分完成したときの達成感も格別だ。

ソフトウェア面では、Bluetoothモジュールを追加してスマートフォンから浮上高さをリアルタイム調整できるようにするのも一案だ。ESP32などのWi-Fi・Bluetooth対応マイコンを使えば、ブラウザからWebUIで操作する仕組みも比較的容易に実装できる。

安全性と法的留意点

強力なネオジム磁石を扱う際は怪我に十分注意が必要だ。直径20mm以上のネオジム磁石が突然吸着すると、指を挟んで骨折するレベルの力が生じる。取り扱いは慎重に行い、作業時は皮手袋の着用を推奨する。

また、ペースメーカーや補聴器などの医療機器を使用している人は、強磁場に近づかないよう周囲への注意喚起が必要だ。自作品を展示・公開する場合は、その旨を明示する責任がある。

電子回路については、感電リスクを最小化するために低電圧（12〜24V DC）での設計を基本とすることが重要だ。AC100V電源を直接扱う場合は、電気工作の安全基準を熟知した上で作業することが前提となる。

部品コストと入手先

合計すると、最低限の構成であれば3,000〜6,000円程度で一式そろえられる計算だ。市販の磁気浮上ディスプレイが5,000〜15,000円することを考えると、コスト優位性よりも「自分で作った」という価値のほうがこのプロジェクトの本質的な魅力だろう。

まとめ：磁石で浮くディスプレイ自作の醍醐味

磁気浮上ディスプレイの自作は、物理・電子・ソフトウェアが複合する総合的な電子工作プロジェクトだ。アーンショウの定理が示す「静的安定は不可能」という制約を、リアルタイムフィードバック制御というエレガントな解法で乗り越えていく過程そのものが学びに満ちている。

最初のトライでうまくいかないのは当然のことだ。センサーの位置を1ミリ変えるだけで挙動が変わり、PIDのゲインを0.1変えただけで安定が崩れる。その繰り返しの中で、制御工学への理解がじわじわと深まっていく。

完成した瞬間、浮上体がふわりと空中に静止した瞬間の感動は、既製品を買っても絶対に味わえないものだ。磁石で物を浮かせるという夢のような仕組みを、自分の手で作り上げる経験は、次の電子工作プロジェクトへの強力な動機になるはずだ。
