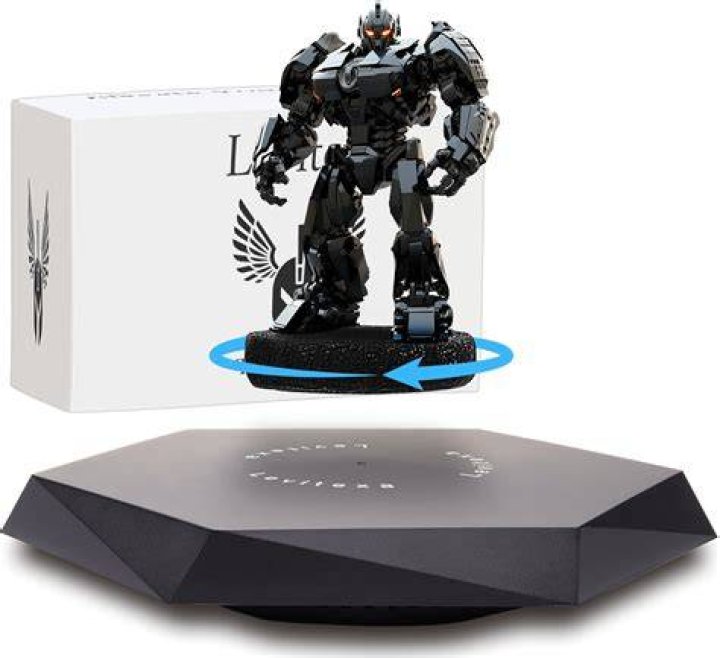

机の上でゆっくりと回転しながら宙に浮くオブジェクト。SF映画の一場面ではなく、今や自宅で再現できる技術だ。「磁石 浮く ディスプレイ 自作」というキーワードで検索する人が増えているのは、そのためだろう。磁気浮上（マグネティック・レビテーション）を応用したディスプレイは、工作好きにとって究極のDIYプロジェクトのひとつといっても過言ではない。

本記事では、磁石を使って物体を浮かせるディスプレイの仕組みから、自作に必要な部品の選び方、組み立て手順の概要、さらに安全上の注意点まで、幅広く丁寧に解説する。初心者でも理解できるよう、専門用語はなるべく噛み砕いて説明するが、物理的な背景もしっかり押さえたい方のために、原理の部分もきちんと触れていく。

磁気浮上の基本原理とは

まず大前提として、なぜ磁石で物が浮くのかを理解しておく必要がある。磁石には「同じ極同士は反発し、異なる極同士は引き合う」という性質がある。この反発力を利用して物体を浮かせるのが、最もシンプルな磁気浮上の考え方だ。

ただし、永久磁石だけを使った単純な反発力では、物体は安定して浮かない。これは「アーンショーの定理」と呼ばれる物理法則によるもので、静磁場だけでは三次元空間において物体を安定的に浮かせることができないとされている。つまり、ただ磁石を向かい合わせに置くだけでは、少しでも傾くとすぐに落ちたり飛んだりしてしまう。

これを解決するために、DIYで一般的に使われるのが「電磁石＋センサー＋フィードバック制御」という仕組みだ。電磁石に流す電流をリアルタイムに調整することで、浮遊物体の位置を常に一定に保つ。ホールセンサーと呼ばれる磁気検出素子が物体との距離を計測し、マイコンがその情報をもとに電磁石の強さを瞬時に変える。このループが毎秒何百回も繰り返されることで、物体は「浮いているように見える」安定した状態を保てる。

自作ディスプレイに必要な主要部品

磁石で浮くディスプレイを自作するためには、いくつかの重要な部品が必要になる。ひとつひとつの役割を理解することで、トラブルシューティングが格段に楽になる。

電磁石（コイル）：浮上力を生み出す心臓部。巻き数や芯の材質によって力の強さが変わる。自作する場合はエナメル線をフェライトや鉄芯に巻いて作ることもできるが、既製のコイルを流用する方が制御しやすい。

ホールセンサー：磁場の強さを電圧として出力する素子。A3144やSS49Eといった型番が自作コミュニティで多く使われている。センサーの位置決めが浮上の安定性に直結するため、固定方法には特に気を使う必要がある。

マイコン・コントローラー基板：Arduino（アルドゥイーノ）やSTM32などのマイコンボードがよく使われる。センサーからのアナログ入力を読み取り、PID制御アルゴリズムを使って電磁石への出力を調整する。

MOSFETドライバ回路：マイコンが出力する小さな制御信号を、電磁石を動かすのに必要な大きな電力に変換する。IRF540NやIRF3205などのNチャンネルMOSFETが定番だ。

永久磁石（浮上させるオブジェクト側）：浮かせたいオブジェクトの底面に貼り付ける小型ネオジム磁石。強力すぎても弱すぎても制御が難しくなるため、直径10〜20mm程度のものが使いやすい。

電源：安定した12V〜24VのDC電源が必要。電流の変動が激しいと制御が乱れるため、安定化電源の使用を強く推奨する。

PID制御という「頭脳」の役割

磁気浮上ディスプレイの自作で最も難しいのが、PID制御のチューニングだ。PIDとはProportional（比例）、Integral（積分）、Derivative（微分）の頭文字で、制御工学で広く使われるフィードバック制御手法だ。

簡単に言うと、「今どれだけずれているか（P）」「ずれがどれだけ続いているか（I）」「ずれがどれくらいの速さで変化しているか（D）」の3つの要素を組み合わせて、電磁石への出力を決める計算式だ。このパラメータ（Kp、Ki、Kd）の値を調整することを「チューニング」と呼び、ここが自作の最大の関門になることが多い。

チューニングがうまくいかないと、物体がブルブル振動したり、すぐに落下したりする。逆にうまく調整できれば、ピタリと空中に止まる美しい浮上が実現する。初心者にはZiegler–Nichols法と呼ばれる調整手順から試してみることをおすすめするが、最終的には実機を動かしながら感覚をつかんでいくことが近道だ。

実際の自作手順の流れ

ここでは、一般的な自作フローを大まかに紹介する。詳細な回路図やコードは各人の構成によって異なるため、方向性として理解してほしい。

最初のステップは回路設計だ。ホールセンサーの出力をArduinoのアナログピンで読み取り、PWM（パルス幅変調）でMOSFETをスイッチングして電磁石の電流を制御する基本回路を組む。ブレッドボードで試作してから、動作確認後に基板にはんだ付けするのが安全だ。

次に、電磁石の位置とセンサーの位置を決める。電磁石の真下にセンサーを置く構成が一般的だが、センサーが電磁石自体の磁場に影響されないよう、シールドや物理的な距離を確保する工夫が必要になることもある。

コードはArduinoのIDE上でPIDライブラリを活用すると効率が良い。Brett Beauregardが公開しているArduino PIDライブラリは使いやすく、初心者にも扱いやすい。目標値（ターゲット距離）を設定し、センサー値との差をPIDで処理してPWM出力に反映させる、というシンプルな構造だ。

ハウジング（筐体）は3Dプリンターで作る人が多い。電磁石を固定するフレームと、オブジェクトが浮く位置を視覚的に囲うフレームを設計する。浮上距離はおおむね10〜20mm程度が安定しやすい。これより離れすぎると電磁石の力が届かず、近すぎると制御が難しくなる。

市販キットと自作、どちらを選ぶべきか

Amazonや中国系ECサイトには、磁気浮上モジュールの完成キットや半完成品が多数販売されている。価格は1,500円から5,000円程度で、センサーと電磁石と制御基板が一体化されたものが主流だ。これを購入してディスプレイのベースとして使い、浮かせるオブジェクトを自分で作るというアプローチも十分「自作」と呼べる。

純粋に電子工作として楽しみたいなら、回路から組む完全自作がやりがいある。一方で、完成したディスプレイとしての見た目や実用性を優先するなら、既製モジュールを活用するのが賢明だ。どちらのルートを選ぶにせよ、PID制御の基本を理解しておくと、トラブル発生時に原因を特定しやすくなる。

浮かせるオブジェクトのアイデア

技術的な部分だけでなく、「何を浮かせるか」というデザインの観点も磁石浮上ディスプレイの醍醐味だ。よく使われるのは以下のようなアイデアだが、ネオジム磁石を底面に仕込める構造であれば、ほぼ何でも浮かせられる。

地球儀や惑星モデルは見栄えが良く、人気が高い。市販の小型地球儀の底に磁石を貼るだけでよい場合も多い。木製や樹脂製の小さな彫刻、LEDライトを仕込んだ透明アクリルブロック、観葉植物を植えた小さなプランター、あるいはブランドロゴや商品サンプルを浮かせる商業ディスプレイとしての応用も広まっている。

重量バランスが重要で、浮かせるオブジェクトは軽いほど制御しやすい。おおむね100〜200g以下が自作ベースの磁気浮上装置では扱いやすい範囲だ。重心が磁石の真上に来るよう設計することも、安定浮上のための重要なポイントだ。

安全上の注意点

磁気浮上ディスプレイの自作では、いくつかの安全上のリスクを把握しておく必要がある。ネオジム磁石は非常に強力で、指や皮膚を挟むと痛みを伴う怪我をすることがある。特に強力な磁石同士が急速に引き合うとき、挟まれる危険があるため、取り扱いには注意が必要だ。

電気的な面では、MOSFETや電磁石が発熱することがある。適切な放熱設計を行い、動作中は長時間の放置を避けることが望ましい。また、心臓ペースメーカーや磁気カードなど、磁場に敏感なデバイスの近くでの使用は避けるべきだ。

子どもが触れる環境では、誤飲や挟まれ事故のリスクがあるため、設置場所と収納方法に特段の配慮が必要だ。自作物は市販品と異なり、安全認証を受けているわけではないという点を常に意識しておきたい。

発展的な応用：回転とライティング

基本的な浮上が実現できたら、次のステップとして「回転」と「ライティング」の追加が考えられる。回転機能は、電磁石を複数配置してタイミングをずらして駆動する方法や、小型のブラシレスモーターを組み込む方法など、いくつかのアプローチがある。

浮遊物体にLEDを組み込む場合、電源供給が課題になる。非接触給電（ワイヤレス給電）コイルを使うと、浮いたまま電力を受け取れるため、ケーブルなしでLEDを光らせることが可能になる。QiやWPCといった規格の小型コイルを応用する自作事例が、海外のMakerコミュニティやHackaday上でも多数報告されている。

これら発展的な要素を組み合わせると、インテリアとしても十分通用するクオリティのディスプレイが完成する。プログラムでLEDの色を変えたり、スマートフォンアプリから制御したりすることも、ESP32などのWi-Fi対応マイコンを使えば難しくない。

コミュニティとリソース

磁石で浮くディスプレイを自作するうえで、コミュニティの力は非常に大きい。海外ではHackadayやInstructables、Reddit（r/DIY、r/electronics）に豊富な事例と回路図が公開されている。国内でも電子工作系のブログやQiita、X（旧Twitter）上で自作事例を共有している人が多くいる。

詰まったときにコミュニティに質問を投げると、経験者からのフィードバックが得られることも多い。PIDチューニングのコツや特定部品の代替品情報など、実践的なノウハウはドキュメントよりも現場の声に宿っていることが少なくない。

磁気浮上ディスプレイ自作のまとめ

磁石で物が浮くディスプレイの自作は、電子回路・プログラミング・機械設計・デザインという複数のスキルが交わる、奥深いDIYプロジェクトだ。簡単ではないが、浮上が安定したときの達成感は格別だ。

仕組みの核心は「電磁石＋ホールセンサー＋PID制御」という三位一体のフィードバックループにある。この原理を理解したうえで部品を選び、根気よくチューニングを繰り返すことが成功への道だ。既製モジュールを活用するルートも決して手抜きではなく、自分のゴールに合わせた選択をすることが大切だ。

デスクの上に浮かぶ地球儀、光りながら回る小さなオブジェクト——それを自分の手で作り上げる体験は、テクノロジーと物作りの楽しさを改めて実感させてくれる。ぜひ一歩を踏み出してみてほしい。
